翅片

　　通常在需要进行热传递的换热装置表面通过增加导热性较强的金属片,增大换热装置的换热表面积，提高换热效率。具有此功能的金属片称之为翅片。

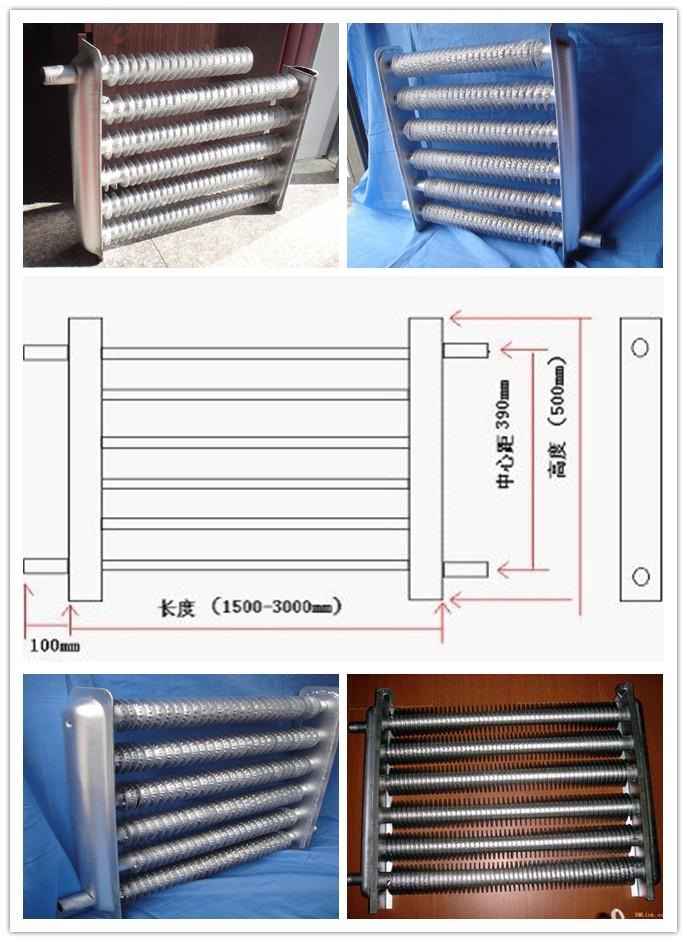

钢制翅片管对流散热器

　　1、 主要控制参数

　　钢制翅片管对流散热器选用的接口中心距，规格尺寸，标准散热量和工作压力等。

　　2、 选用要点

　　1）、散热器应满足采暖系统工作压力和系统承压要求，应符合国家或行业标准。

　　2）、在开式采暖系统中和环境湿度高的房间（如浴室、游泳馆）不应才用刚制散热器。

3）、查证产品样本所标识的每米标准散热量是否≥JG/T 3012.2-1998中的行业标准。依据厂家出具的由国家认定单位测试的产品“每米标准散热量检测报告”、“耐压试验报告”，对检测结果与产品样本标识 的数据进行核对(要求被测产品为抽样品，近二年内的检测报告)。

4）、对散热器外观进行查验。

　　各焊接部位应平整光滑，接口处加工面应精细并保证垂直度和平面度。

　　表面涂层应均匀光滑，附着牢固，不应有气泡。

　　5）、产品适用工作压力为热水热媒1.0MPa，蒸汽热媒0.3MPa。

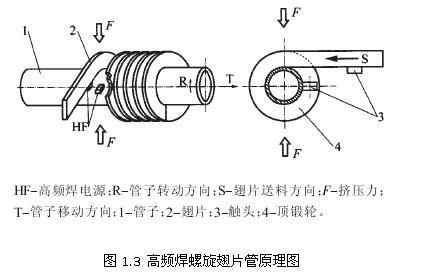

　　6）、应查验散热器所用钢管品质是否优良（应为无缝钢管或低压流体输送用钢管），钢管与翅片管 之间的接合工艺是否紧固（对于采用高频焊工艺的接合，JG/T 3012.2-1998要求每米翅片管测量处的实际焊缝长度总和应>85%，且未连续焊接长度不应大于70mm）。翅片高度应大于10mm。

　　3、与相关产品的比较

　　钢制翅片管对流散热器对使用热水水质无特殊要求。可用于以热水为热媒、工作压力≤1.0MPa或以0.3MPa以下蒸汽为热媒的供暖系统。适用于开式采暖系统。

4、施工、安装要点

1）、应避免在轻型隔断墙面上直接挂装散热器。

2）、应带包装安装，待室内装修完成后或使用前再拆除包装物，以防散热器翅片着尘使散热量降低和漆面被损坏。

3）、更多安装技术参见K402-1~2《散热器系统安装》、05K405《新型散热器选用与安装》。

5、执行标准

1）、产品标准

JG/T 3012.2-1998《采暖散热器 钢制翅片管对流散热器》

GB/T13754-1992《采暖散热器散热量测试方法》

2）、工程标准

《建筑给水排水及采暖工程施工质量验收规范》GB 50242-2002

3）、相关标准图

K402-1~2《散热器系统安装》

05K405《新型散热器选用与安装》
