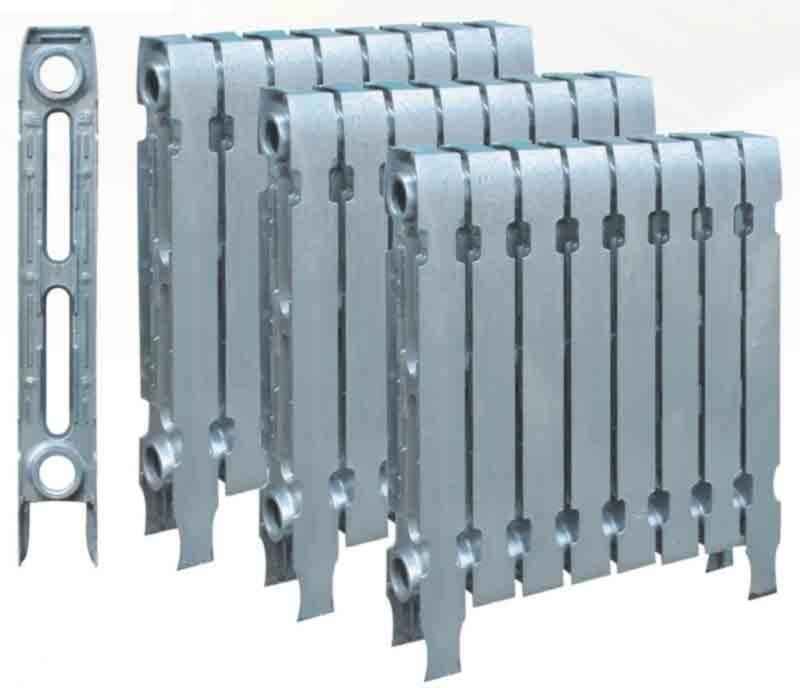

内腔无砂铸铁装饰散热器柱翼二柱系列
一、适用范围
适合各种工业与民用建筑热水或蒸汽供暖系统，满足热计量与温控技术要求。
二、产品特点
1、内腔无砂，适合温控和热计量技术要求。
2、外表静电喷塑，节能美观。
3、承压能力达1.0Mpa，满足高层建筑对承压能力高的要求。
4、适合各种供暖系统，安全可靠、经久耐用、放心使用50年以上。
5、可随意组对和拆分。
6、热价更低。
7、避免不同材质散热器混装所带来的安全隐患。
三、柱翼二柱系列散热器单片技术参数
|
型号 |
高度 H（㎜） |
宽度 B（㎜） |
长度 L（㎜） |
中心距 H1（㎜） |
重量 W（㎏）≤ |
散热面积 （㎡） |
水容量 （L） |
散热量 （W） |
工作压力 ≤Mpa |
|
铸铁翼柱 |
700/780 |
100 |
64 |
600 |
5.5/6.0 |
0.33 |
1.00 |
145 |
1.0/0.2 |
|
铸铁翼柱 |
600/680 |
100 |
64 |
500 |
4.4/5.0 |
0.28 |
0.96 |
120 |
1.0/0.2 |
|
铸铁翼柱 |
400/480 |
100 |
64 |
300 |
2.8/3.3 |
0.18 |
0.66 |
90 |
1.0/0.2 |
注：1.0Mpa为热水工作压力，0.2Mpa为蒸汽工作压力。
四、连接形式与接口尺寸
基本连接形式为同侧上进下出或异侧上进下出，接口尺寸为G11/2”或G11/4”。可加工下进下出型。
五、施工安装要点
详见本网站 技术支持----安装使用栏目详细内容。
六、配套附件
对丝、垫片、盲堵、跑风堵、补芯、托钩、支架。
